摩擦係数とは、物体同士が接触して滑ろうとするときに発生する「摩擦の大きさ」を表す無次元の値です。
機械設計や搬送装置では、必要トルクや負荷計算に必須の重要パラメータです。

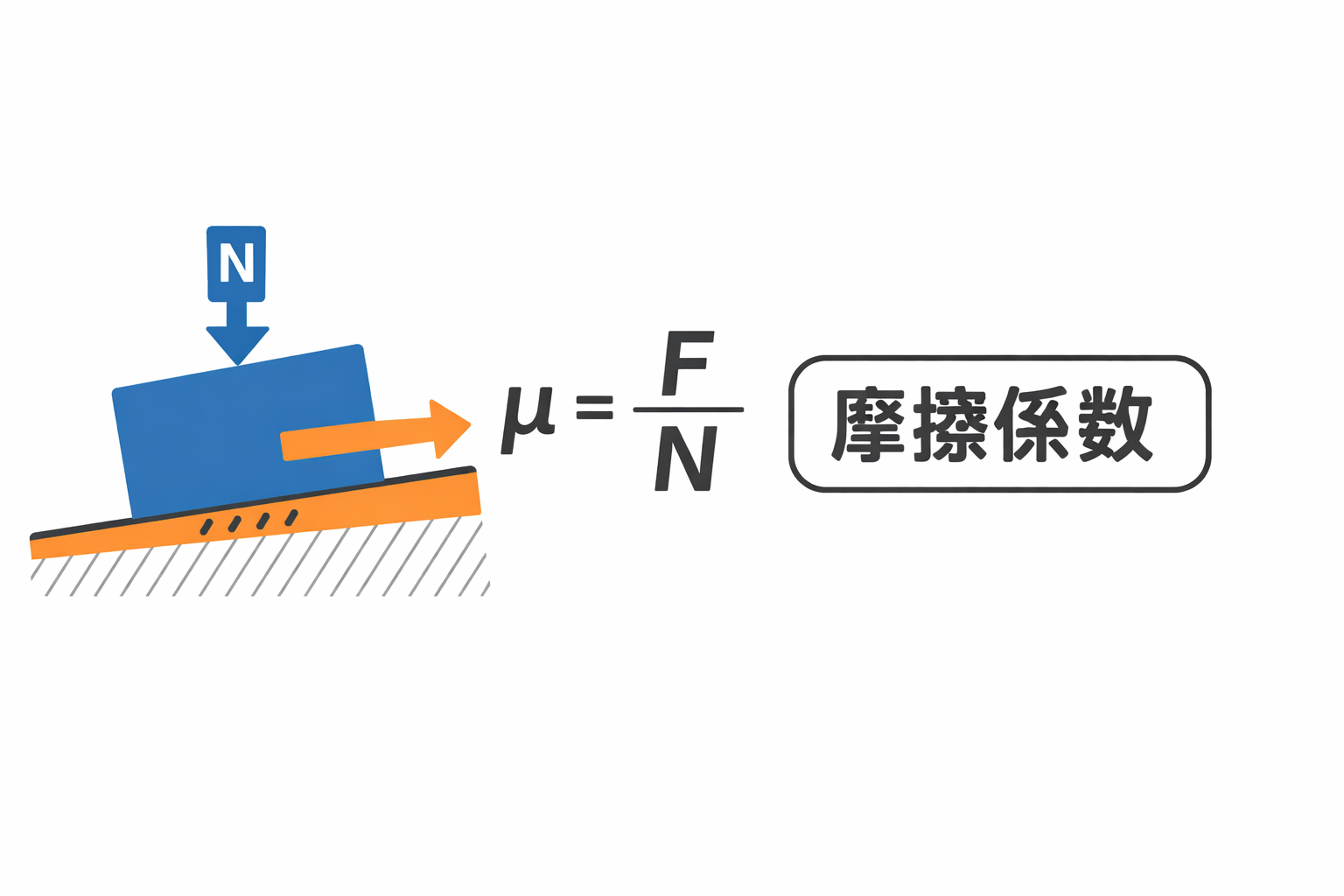

摩擦係数の基本式

摩擦力 $F$ は、以下の式で表されます。 $F = \mu N$

$F$ ：摩擦力（N）
$\mu$ ：摩擦係数
$N$ ：垂直抗力（N）

👉 摩擦係数が大きいほど、滑りにくくなります。

摩擦係数の種類

摩擦係数には主に2種類あります。

■ 静止摩擦係数（μs）

物体が動き出す直前の摩擦を表します。

最も大きい摩擦
動き出しに必要な力を決める

👉 設計では「起動トルク」に影響

■ 動摩擦係数（μk）

物体がすでに滑っている状態の摩擦を表します。

静止摩擦より小さい
動作中の抵抗になる

👉 定常運転トルクに影響

代表的な摩擦係数の例

材質の組み合わせ	摩擦係数（目安）
鋼 × 鋼（乾燥）	0.15～0.6
鋼 × 鋼（潤滑）	0.05～0.1
樹脂 × 鋼	0.1～0.3
ゴム × コンクリート	0.6～1.0

👉 潤滑の有無で大きく変わる点が重要です。

機械設計における重要ポイント

■ ① 必要トルクに直結

摩擦係数が大きいほど、必要トルクは増加します。

例：

搬送装置
ボールねじ駆動
ガイド摺動部

■ ② 過小評価は危険

摩擦係数を小さく見積もると…

モータ容量不足
起動不良
焼付き

につながります。

👉 安全率を考慮することが重要

■ ③ 条件で大きく変化する

摩擦係数は以下で変わります：

表面粗さ
潤滑状態
材質
温度
荷重

👉 カタログ値はあくまで「目安」

設計でよく使う考え方

機械設計では簡略化して、

転がり：μ ≒ 0.01～0.05
すべり：μ ≒ 0.1～0.3

として扱うことが多いです。

まとめ

摩擦係数とは「滑りにくさ」を表す指標
摩擦力は「F = μN」で計算できる
静止摩擦と動摩擦の2種類がある
設計ではトルク・負荷に大きく影響する

👉 機械設計では過小評価せず安全側で設定することが重要です。

計算例

摩擦係数は、搬送装置やボールねじ設計において必要トルクを決定する重要要素です。
ここでは、実務でそのまま使える形で解説します。

■ 基本の考え方

まず摩擦力を求め、それをトルクへ変換します。

摩擦力

$F = \mu N$

トルクへの変換

$T = F \times r$

$T$ ：トルク（Nm）
$F$ ：摩擦力（N）
$r$ ：回転半径（m）

■ 搬送装置（スライド）のトルク計算

条件

負荷重量：100 kg
摩擦係数：μ = 0.2
重力加速度：9.8 m/s²
プーリ半径：50 mm（=0.05 m）

① 垂直抗力

$N = mg = 100 \times 9.8 = 980 \, N$

② 摩擦力

$F = 0.2 \times 980 = 196 \, N$

③ 必要トルク

$T = 196 \times 0.05 = 9.8 \, Nm$

👉 必要トルク：約 9.8 Nm

■ ボールねじの場合（実務で最重要）

ボールねじは回転運動に変換するため、式が変わります。

トルク式

$T = \frac{F \cdot L}{2\pi \eta}$

$L$ ：リード（m）
$\eta$ ：効率（通常0.9程度）

計算例

条件

負荷重量：100 kg
摩擦係数：μ = 0.2
リード：20 mm（=0.02 m）
効率：0.9

① 摩擦力

$F = 0.2 \times 100 \times 9.8 = 196 \, N$

② トルク

$T = \frac{196 \times 0.02}{2\pi \times 0.9} \approx 0.69 \, Nm$

👉 必要トルク：約 0.69 Nm

■ 実務での重要ポイント

■ ① 摩擦係数は余裕を持つ

実機ではバラつきあり
設計では「+20〜50%」が目安

■ ② 起動時は静止摩擦を使う

起動トルクは最大になる
サーボ選定で重要

■ ③ 加速トルクも別途必要

今回の計算は「摩擦のみ」です。

実際には👇も必要：

慣性トルク
加速トルク
外力（重力など）

■ よくあるミス

❌ 摩擦係数を小さく見積もる
→ モータ容量不足

❌ 効率を考慮しない
→ 実際より小さいトルクになる

❌ 静止摩擦を無視
→ 起動できない

■ まとめ

摩擦係数は「F = μN」で力に変換
トルクは「T = F × r」またはボールねじ式で算出
設計では安全率を必ず考慮

👉 実務では
「摩擦トルク + 加速トルク」＝最終トルク
で評価することが重要です。
